Werkplaatsverhaal / BMW N52
Een tik in de BMW N52-motor, metaalslijpsel in het oliefilter en een beschadigd drijfstanglager: wat gebeurt er binnen in deze zescilinder? In onze YouTube-video halen we de 3,0-liter motor uit een BMW 125i coupé uit elkaar. Deze teardown laat zien hoe de motor is opgebouwd en welke schade we bij cilinder zes aantreffen.
Bij Carrec Technocenter begint een goede diagnose met begrijpen hoe techniek werkt. We nemen je mee van het eerste verdachte geluid tot de onderdelen op de werkbank. Complexe motorrevisies bieden we zakelijk niet meer aan; onze technische kennis zetten we wel in bij het beoordelen van auto’s en het onderzoeken van storingen.
BMW 125i coupé
3,0-liter zescilinder
Teardown & schadeanalyse
Foto toevoegen: de BMW 125i of de motor op de werkbank
01 / De aanleiding
Een tik in het onderblok

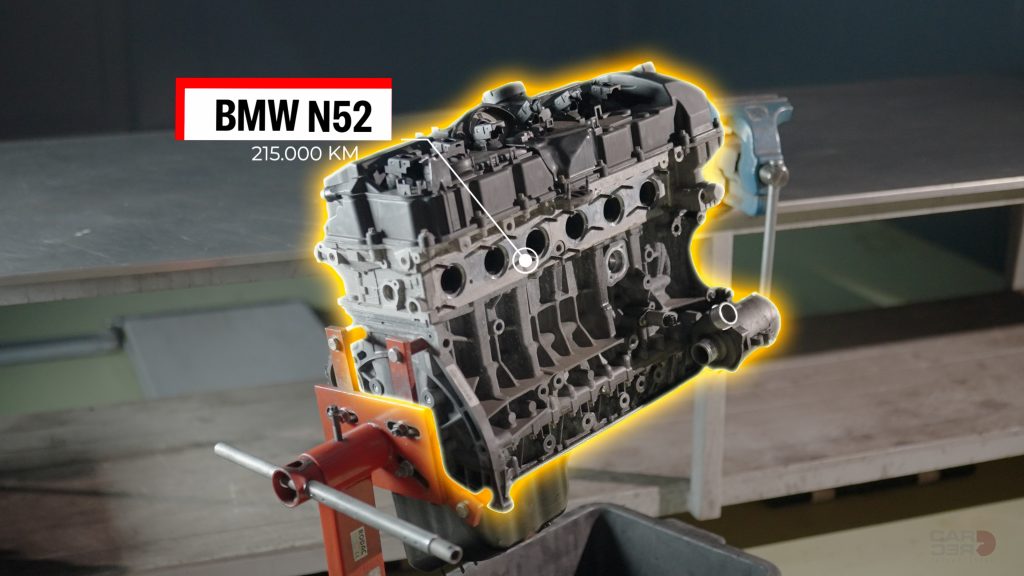

De motor in deze video komt uit een BMW 1-serie coupé: een 125i met een 3,0-liter N52. De modelnaam betekent bij deze auto dus niet dat er een 2,5-liter motor in ligt. De N52 is een atmosferische benzinemotor met zes cilinders in lijn: hij gebruikt geen turbo.
Deze motor had een stevige tik vanuit het onderblok, op het ritme van de krukas. Ook zat er metaalslijpsel in het oliefilter. Die combinatie gaf aanleiding om ernstige interne schade te vermoeden. Door de motor te demonteren konden we zien welke onderdelen beschadigd waren en hoe de tik ontstond.
02 / De techniek
BMW N52-techniek van dichtbij
Een gedemonteerde motor maakt zichtbaar wat je van buiten niet ziet. Drie technische keuzes die deze zescilinder bijzonder maken.

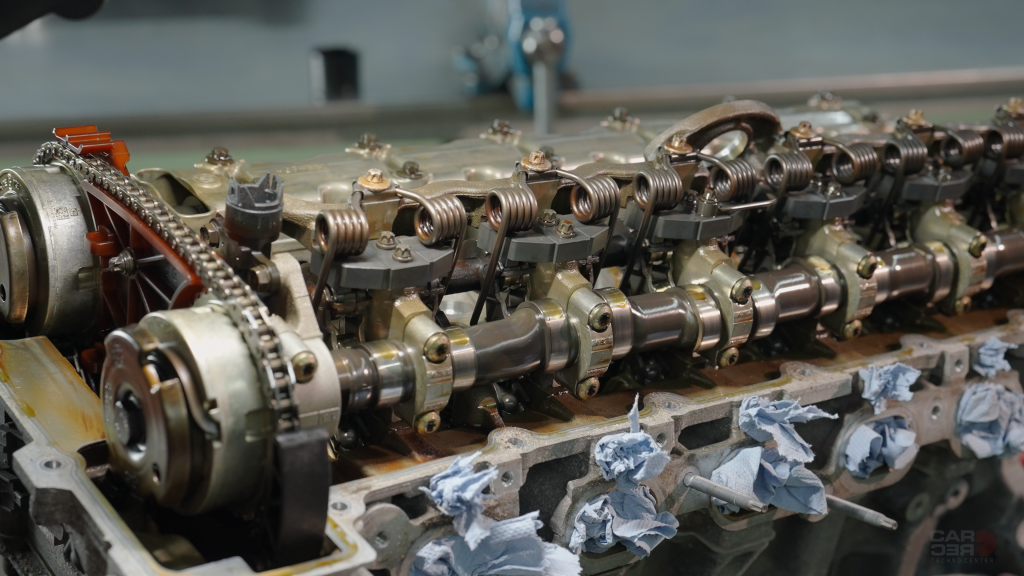

01 / Klepbediening
Valvetronic
De variabele lift van de inlaatkleppen regelt hoeveel lucht de motor binnenkomt. De N52 heeft daarnaast wel een gasklep, maar gebruikt deze bij normale werking veel minder voor de regeling van de motorbelasting.
02 / Lichtgewicht blok
Magnesium & aluminium
Het carter combineert een lichte magnesiumlegering met een aluminium inzetstuk. De cilinderloopvlakken zijn van Alusil, een aluminium-siliciumlegering. Dat is geen los aangebrachte coating.
03 / Slimme constructie
Holle nokkenassen
De nokkenassen zijn opgebouwd rond een holle stalen buis. Zo bespaart BMW gewicht zonder de werking van de klepbediening te veranderen.
03 / De aangetroffen schade
Drijfstanglagerschade bij cilinder zes

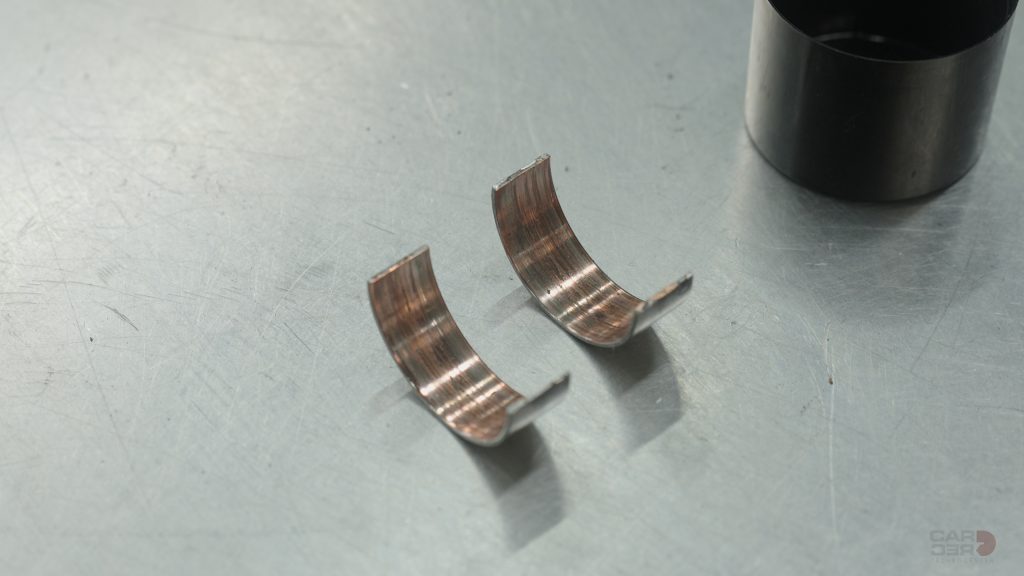

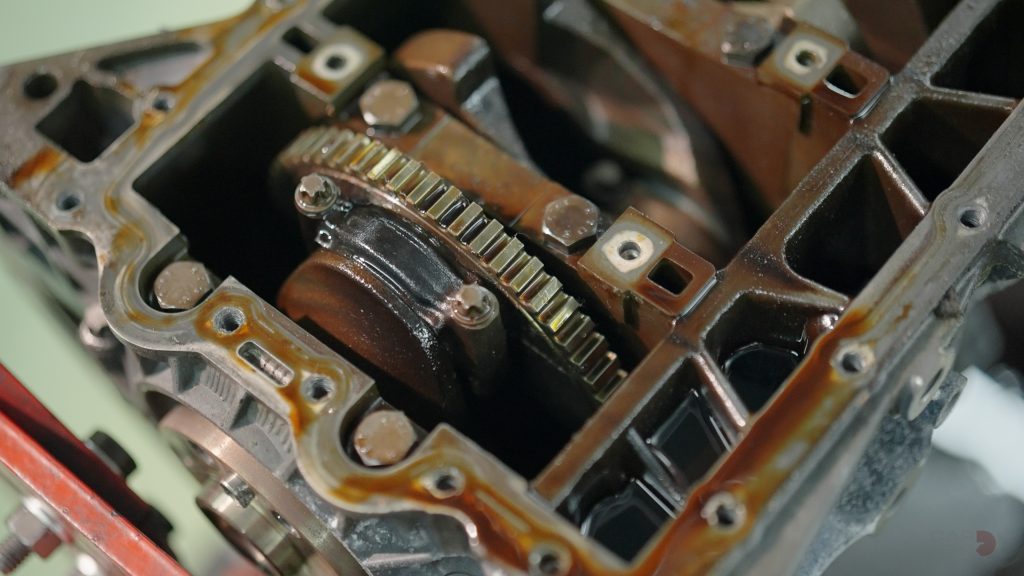

Bij het handmatig draaien van de krukas viel de afwijkende beweging van zuiger zes op. Er zat veel speling in de verbinding tussen de drijfstang en de krukas. Na het verwijderen van de carterpan werd de schade duidelijk: de drijfstang was sterk verkleurd door hitte en het drijfstanglager was ernstig beschadigd.
Een drijfstanglager werkt met een dunne oliefilm tussen het lager en de krukas. Als die smerende film wegvalt, kan metaal-op-metaalcontact ontstaan. Dat leidt tot hitte, slijtage en steeds meer speling. In deze motor was ook de krukas beschadigd. De schade laat zien dat de smering ter plaatse tekort is geschoten; daarmee staat nog niet vast waarom dat gebeurde.
Deze teardown beschrijft de schade aan één specifieke BMW N52. Een tikkend geluid bij een andere motor kan een andere oorzaak hebben. Alleen op basis van het geluid kun je dus niet vaststellen dat het drijfstanglager defect is.
Foto toevoegen: het drijfstanglager en de schade bij cilinder zes
Foto toevoegen: detail van de krukas of de gedemonteerde onderdelen
Van motortechniek naar een gerichte diagnose
We voeren zakelijk geen complexe motorrevisies meer uit. Toch blijven we graag onderzoeken hoe een motor werkt en waarom een onderdeel faalt. De kennis van deze BMW N52-teardown helpt ons om symptomen beter te begrijpen en gericht naar een oorzaak te zoeken.
Dat is ook waardevol wanneer je een auto wilt laten beoordelen of twijfelt over een storing. Een foutcode of bijgeluid is een aanknopingspunt; de samenhang tussen klachten, metingen en de technische toestand bepaalt de volgende stap. Wil je weten hoe we werken? Lees meer over Carrec Technocenter.
